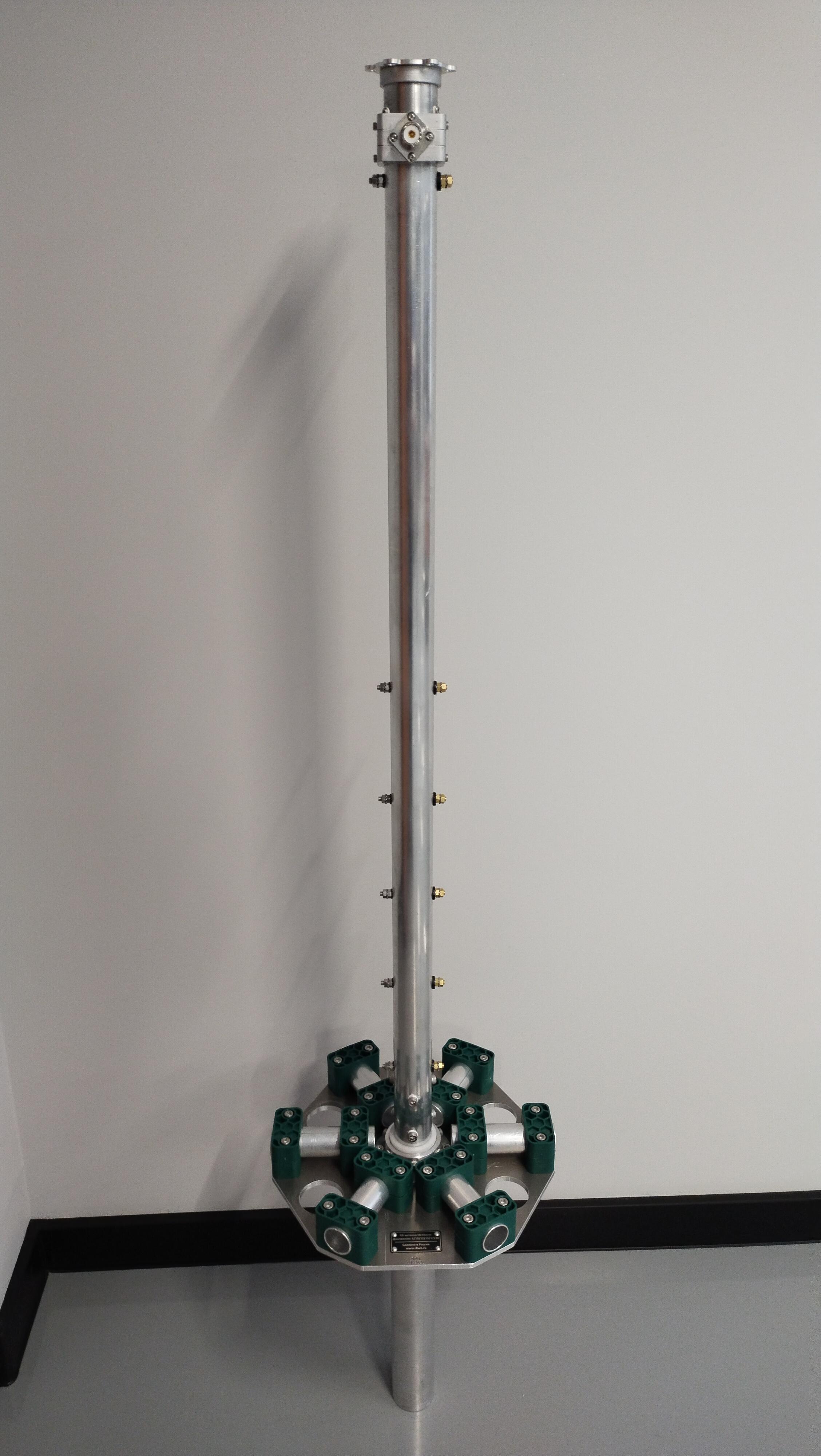

Конструкция антенны полностью спроектирована нами. При опытно-конструкторских работах (ОКР) учитывался опыт эксплуатации радиолюбителями антенн HEXBeam других производителей и иных антенн аналогичных конструкций. Для изготовления узлов и деталей антенны использовались тщательно отобранные конструкционные материалы:
Трубы - алюминиевый сплав АД31Т;

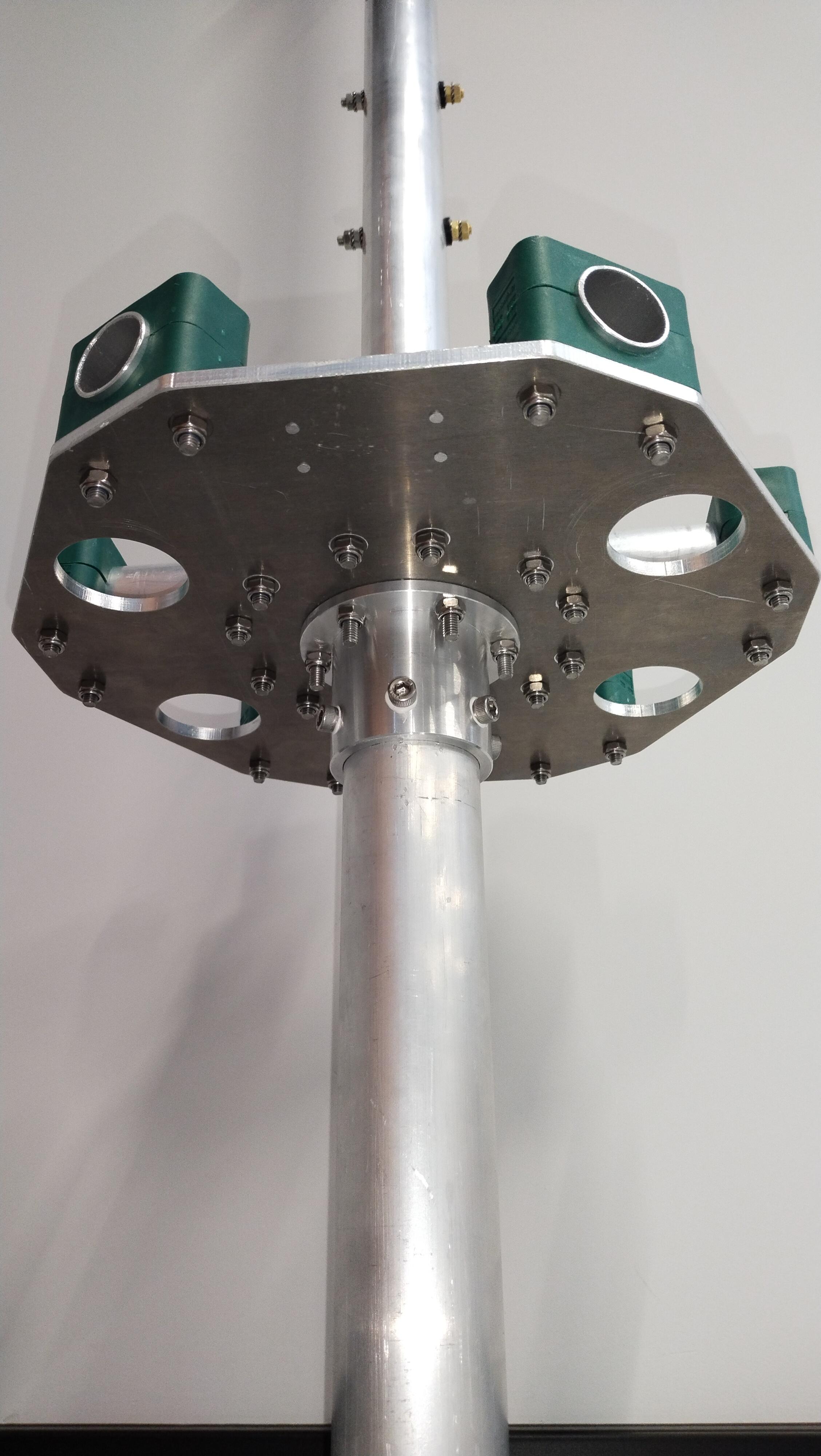

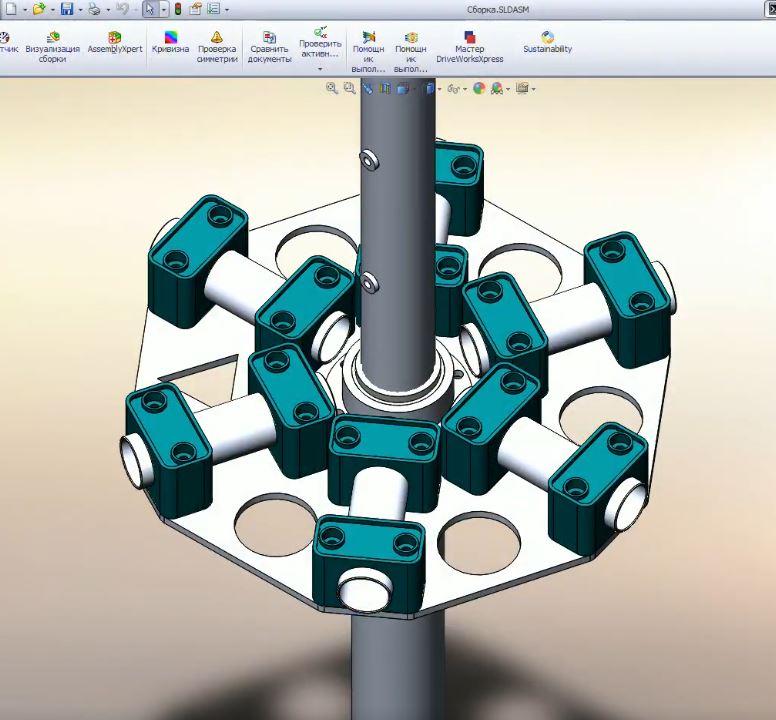

Платформа - алюминиевый сплав АМг2М;
Крепеж - нержавеющие стали марок А2(304) и А4(316);

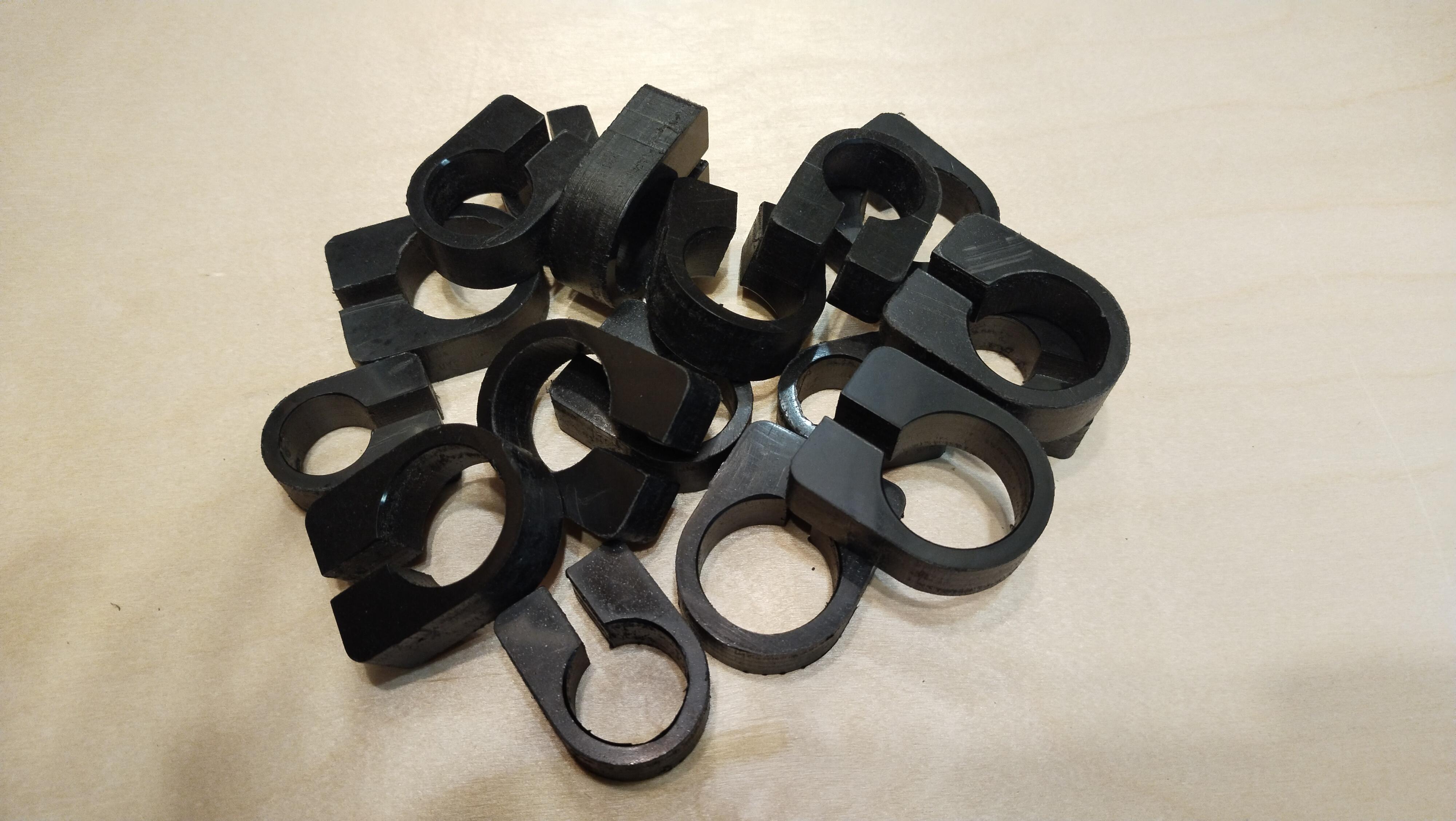

Изолятор коаксиальной стойки - полиоксиметилен (он же POM-C, он же полиацеталь);

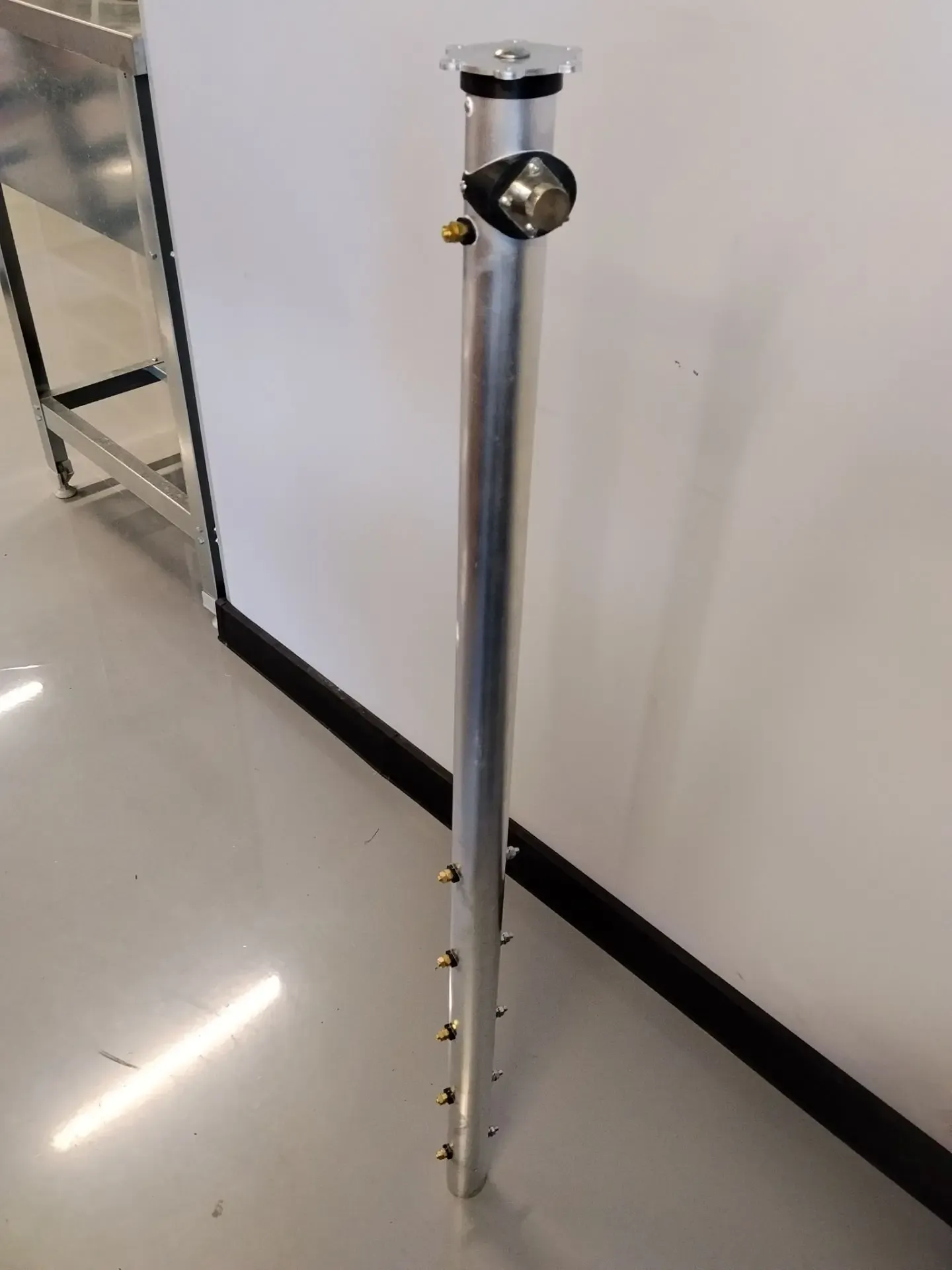

Шина коаксиальной стойки - электротехническая медь М1;

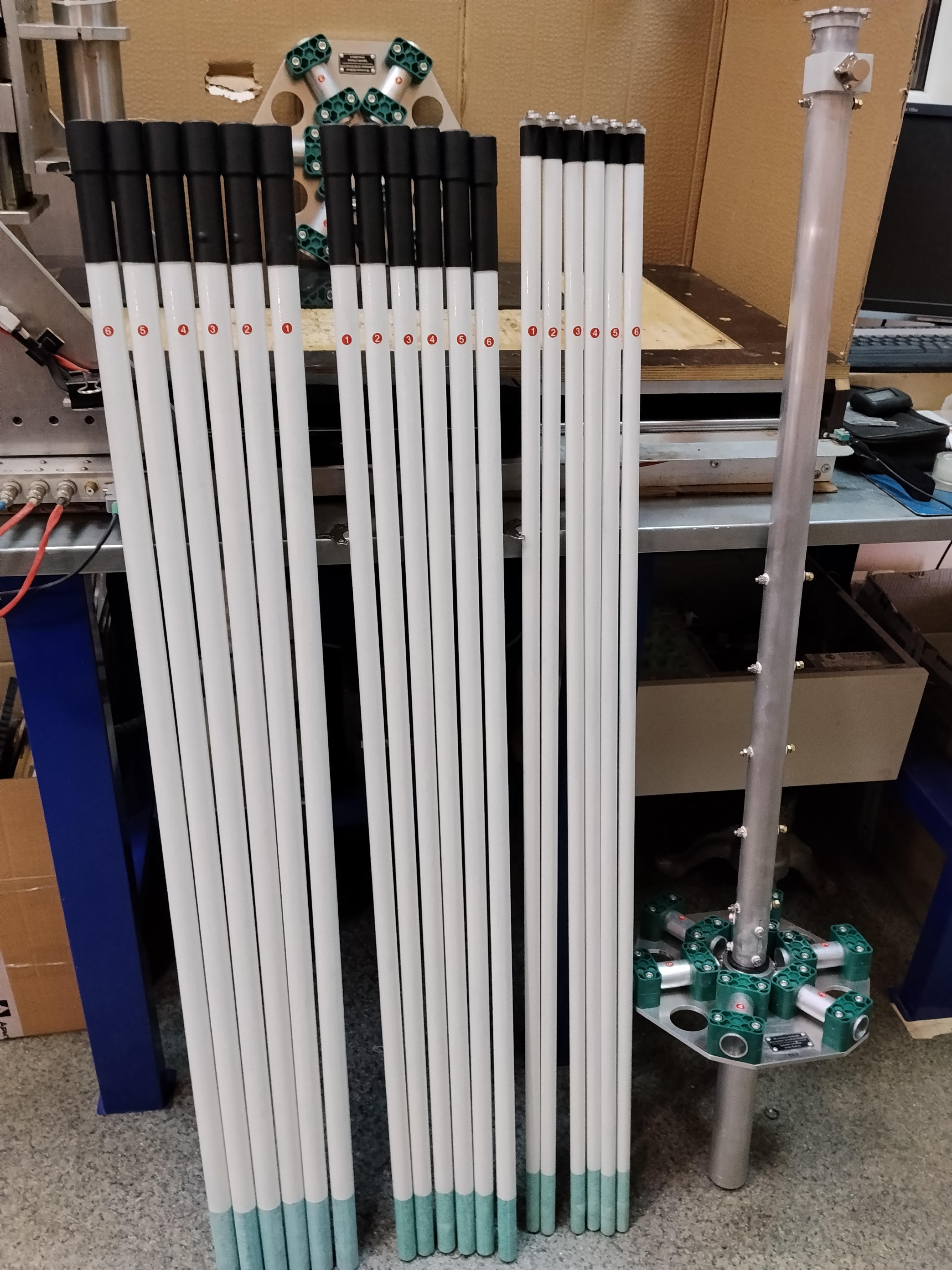

Спицы - высокопрочные армированные стеклопластиковые трубы со светостабилизирующим пигментом, дополнительно окрашенные износостойким красителем. Окраска несет исключительно защитную функцию и с эстетической точки зрения может иметь "дефекты";
Растяжки - высокопрочный плетеный канат с витыми сердечниками Mastrant-P;

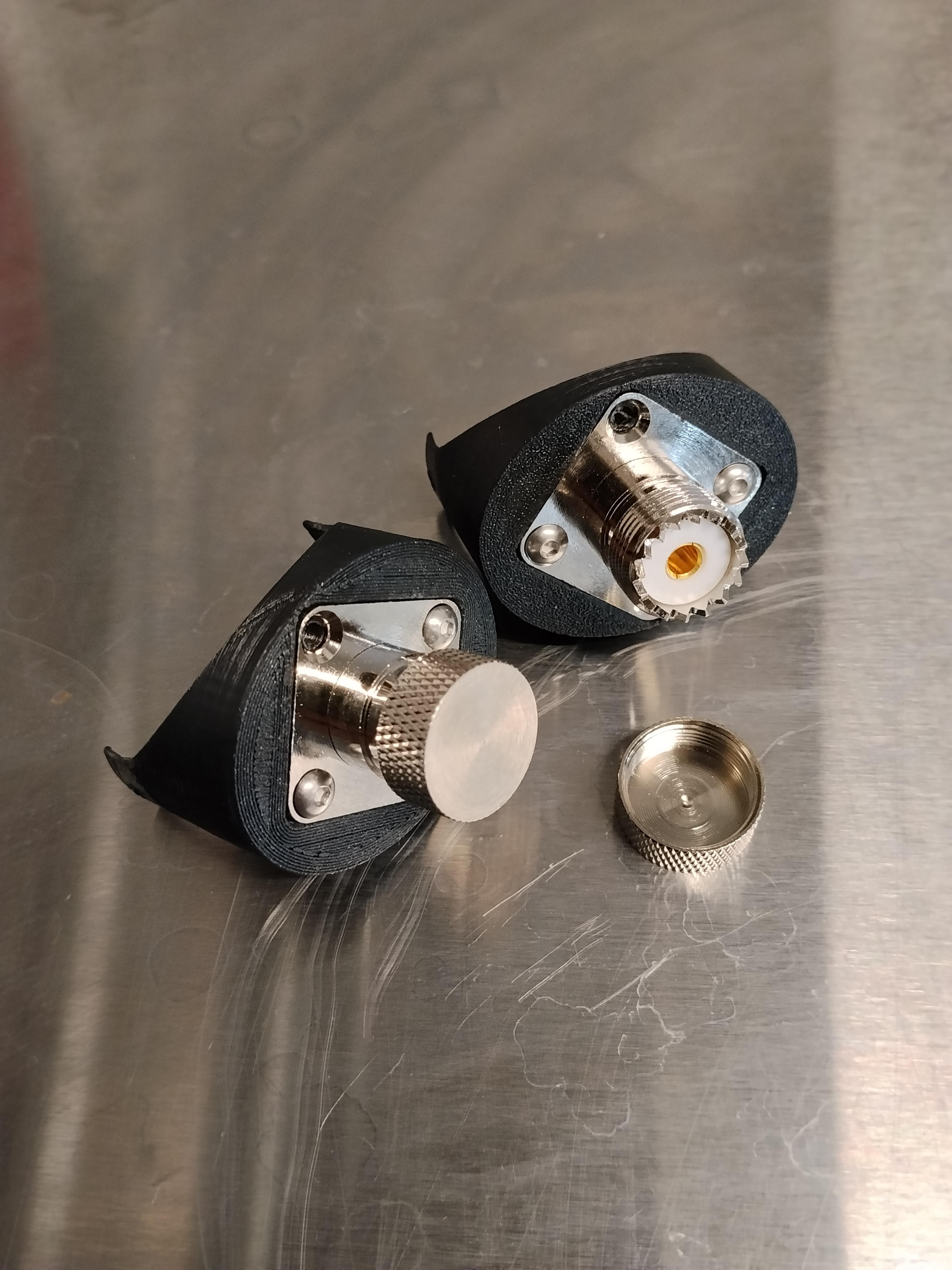

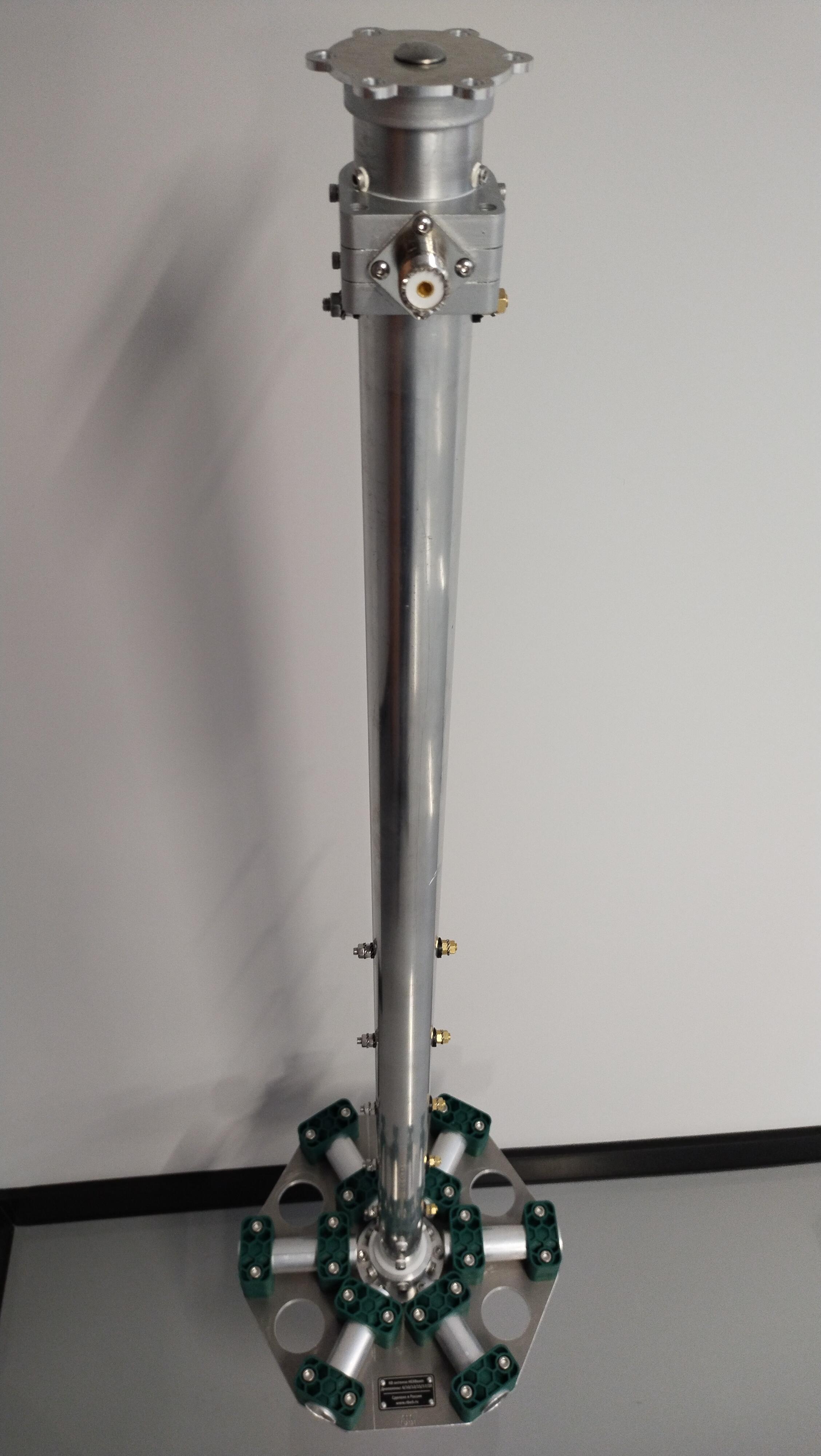

Разъем - SO239 с золоченым контактом и фторопластовым изолятором;
Элементы - многожильный медный провод в УФ-стойкой изоляции.
Антенна прошла трехлетнюю тестовую эксплуатацию в реальных условиях и показала высокую надежность, механическую прочность, устойчивость к сложным погодным условиям, воздействию иных природных факторов.
Эксплуатационные характеристики антенны:
Диапазоны: 20/17/15/12/10/6 метров;
Волновое сопротивление: 50 Ом;
КСВ по краям диапазонов (при рекомендуемой высоте установки и в стороне от больших объемов металла):
20/17/15/12/6м, не более - 1,3
10м, не более - 1,5
Питание: коаксиальный кабель 50 Ом (требуется балун 1:1, в комплект не входит);
Подводимая номинальная мощность: 1кВт;
Подводимая максимальная мощность (РЕР): 1.5кВт;
Усиление, dBi, в среднем по всем диапазонам: 9;
Подавление F/B, dB: 23...27 по диапазонам. На низких углах (0-15°) до 30 dB. Ознакомиться с графиками, построенными на основе реальных измерений, проведенных нами с помощью аппаратных средств в полевых условиях можно в статье по ссылке;
Минимальная высота установки: 7,5 м;
Рекомендуемая высота установки: 10+ м;
Вес: 12±0,5 кг;
Диаметр собранной антенны/радиус поворота: 6,6/3,3 м;
Маст: 50х300 мм;
Габариты в разобранном виде: 0,3х0,3х1,35 м;
Рабочий диапазон температур: -40...+60°С. За пределами этого диапазона работа антенны возможна, но прочность конструкции снижается;
Время сборки антенны, не более: 1 час в нормальных условиях одним человеком.
Просим принимать во внимание, что указанные характеристики антенны 100% справедливы только для места проведения реальных замеров, произведенных нами в поле в условиях минимального влияния антропогенных факторов. Резонансы, КСВ, полоса, F/B заметно зависят от места установки антенны и погодных факторов. Что, чтобственно, верно и для других антенн: для однодиапазонных в меньшей степени, для мультибендов в бóльшей.
ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО НА ВНЕСЕНИЕ КОНСТРУКТИВНЫХ ИЗМЕНЕНИЙ БЕЗ УХУДШЕНИЯ ЭКСПЛУАТАЦИОННЫХ ХАРАКТЕРИСТИК ИЗДЕЛИЯ
