Итак, что же она такое, коротковолновая антенна HEXBeam? Это тип направленной коротковолновой антенны, используемой в любительском радио. Название происходит от шестиугольной внешней формы антенны. Иногда её также называют W-антенной, ссылаясь на форму драйвера.
Наиболее популярная версия - шестидиапазонная, охватывающая все диапазоны от 20 до 6 м, включая WARC диапазоны 12 и 17 метров. Однако есть антенны и большего размера, разработанные для диапазона 40 м.

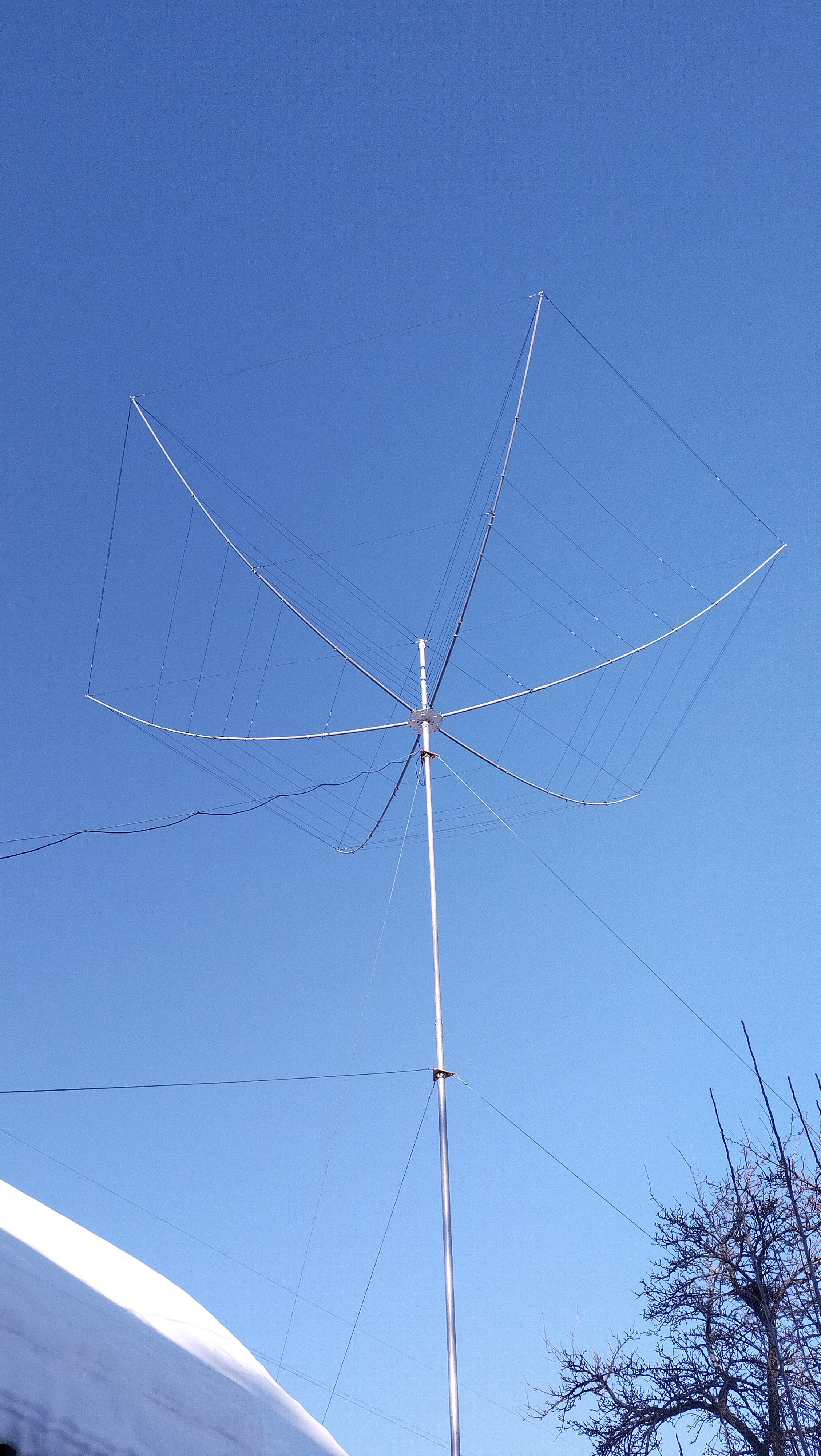

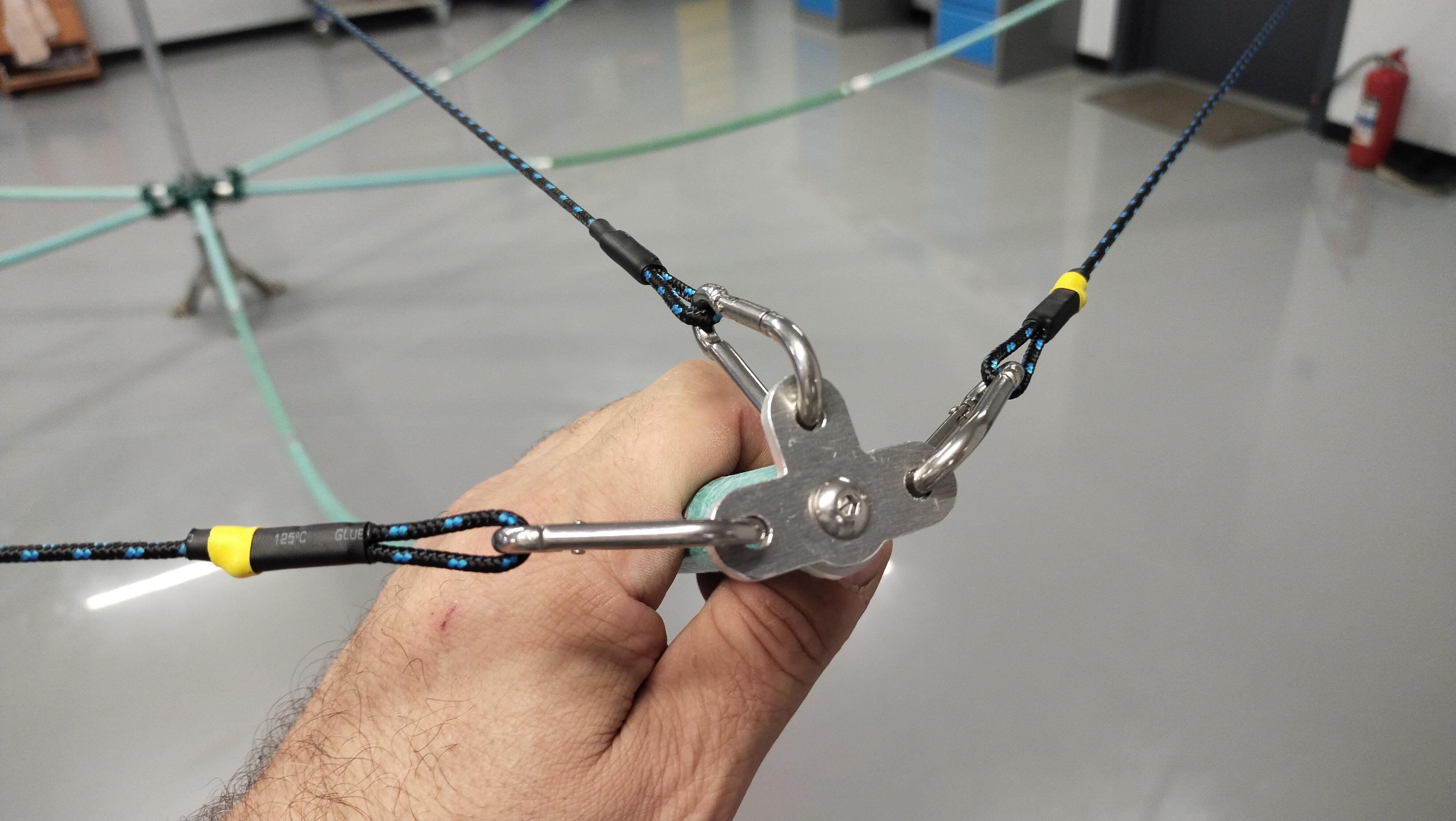

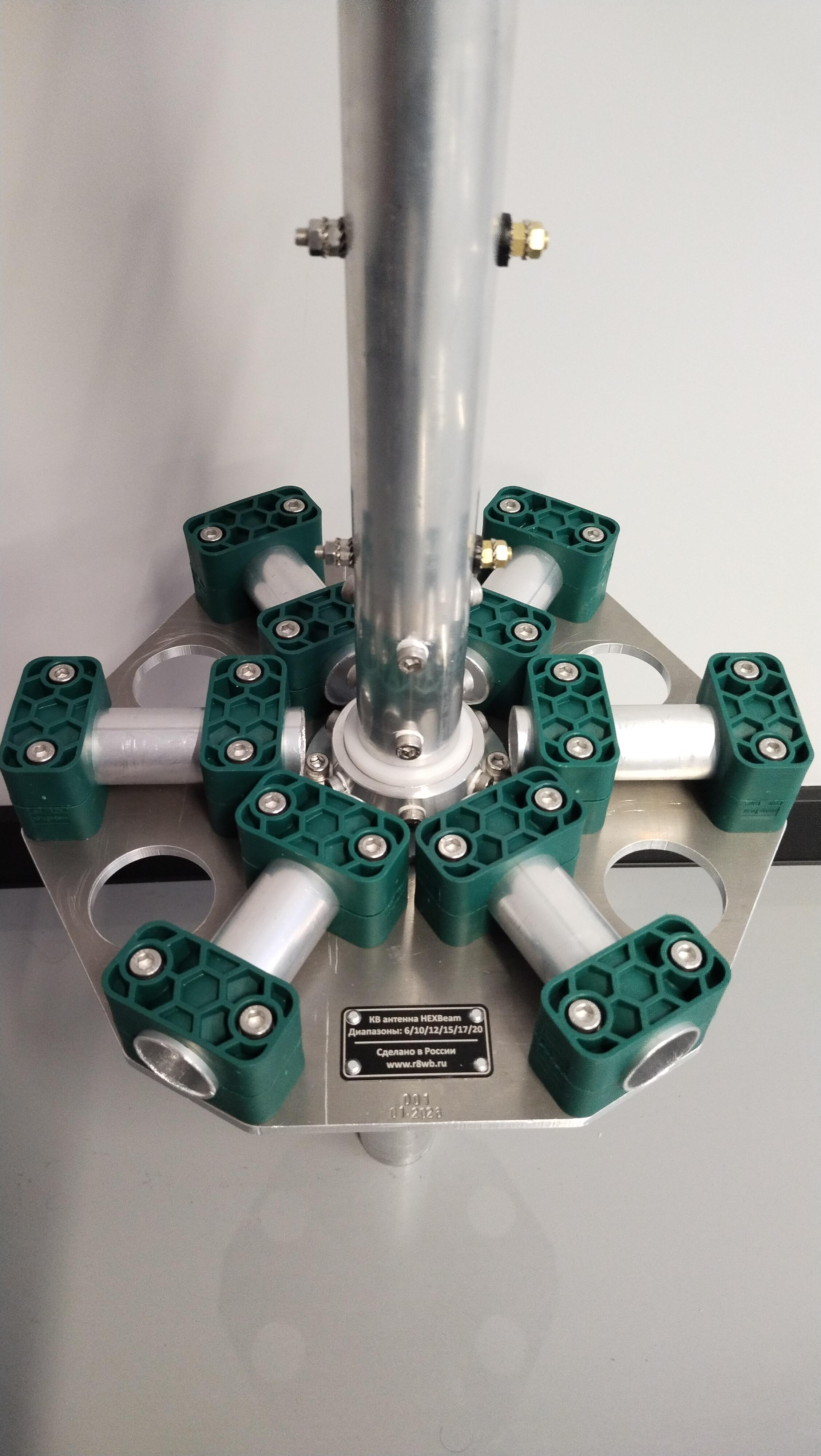

Каркас антенны состоит из шести спиц-распорок, стянутых в форме перевёрнутого зонтика. Полужесткая конструкция и малая ветровая площадь обеспечивают антенне весьма серьезную устойчивость к сильным ветрам и нагрузкам в виде налипшего мокрого снега. Можно даже добавить, что в этой характеристике многие алюминиевые полноразмерные антенны типа Yagi–Uda жесткой конструкции уступают хлипкому, на первый взгляд, собрату. Преднапряженные элементы каркаса так же дают фору и другим антеннам похожей конструкции, но с более слабой "подвеской".
Впервые антенна была представлена Майком Трэффи (N1HXA) в 1996 году. Однако, позже, Стив Хант (G3TXQ) изучил эту конструкцию, так как радиолюбители расходились во мнениях относительно коэффициента усиления, полосы пропускания и F/B антенны.

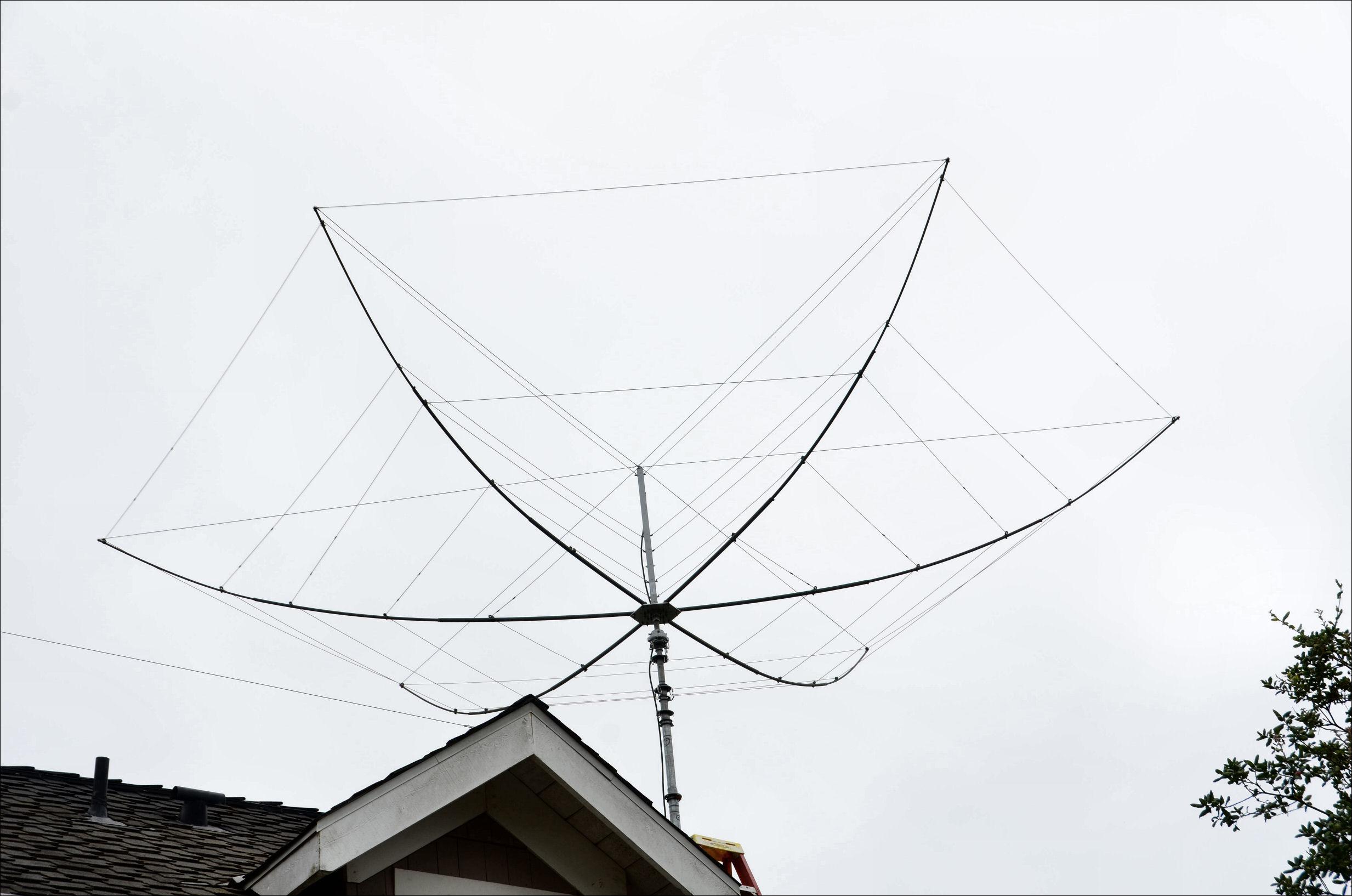

В своей модифицированной конструкции Хант изменил размеры и форму элементов антенны, в результате чего антенна сохранила W-образную форму излучателя, но рефлектор стал полукруглым. Именно этот вариант сегодня стал популярным и получил наиболее широкое распространение.

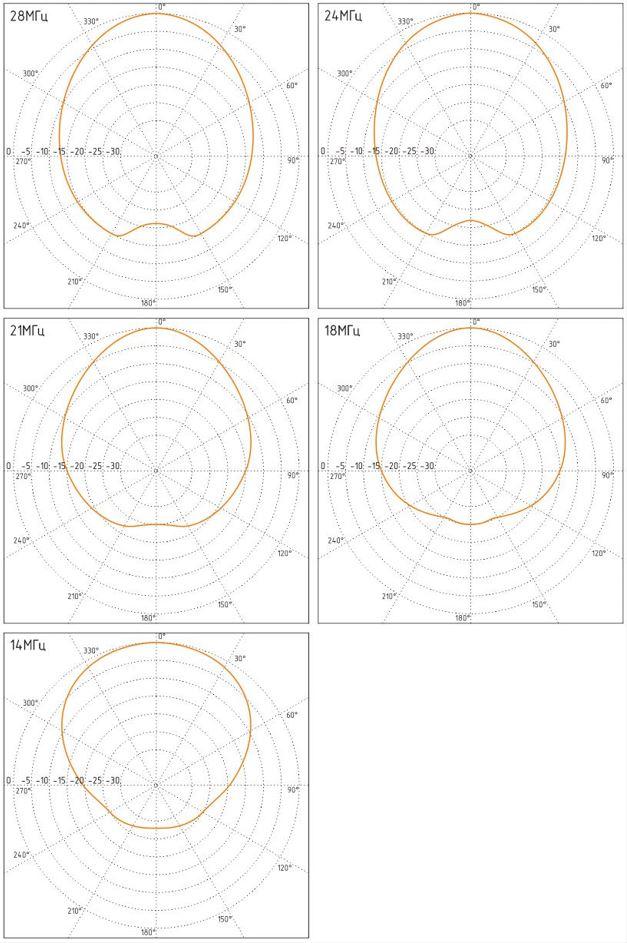

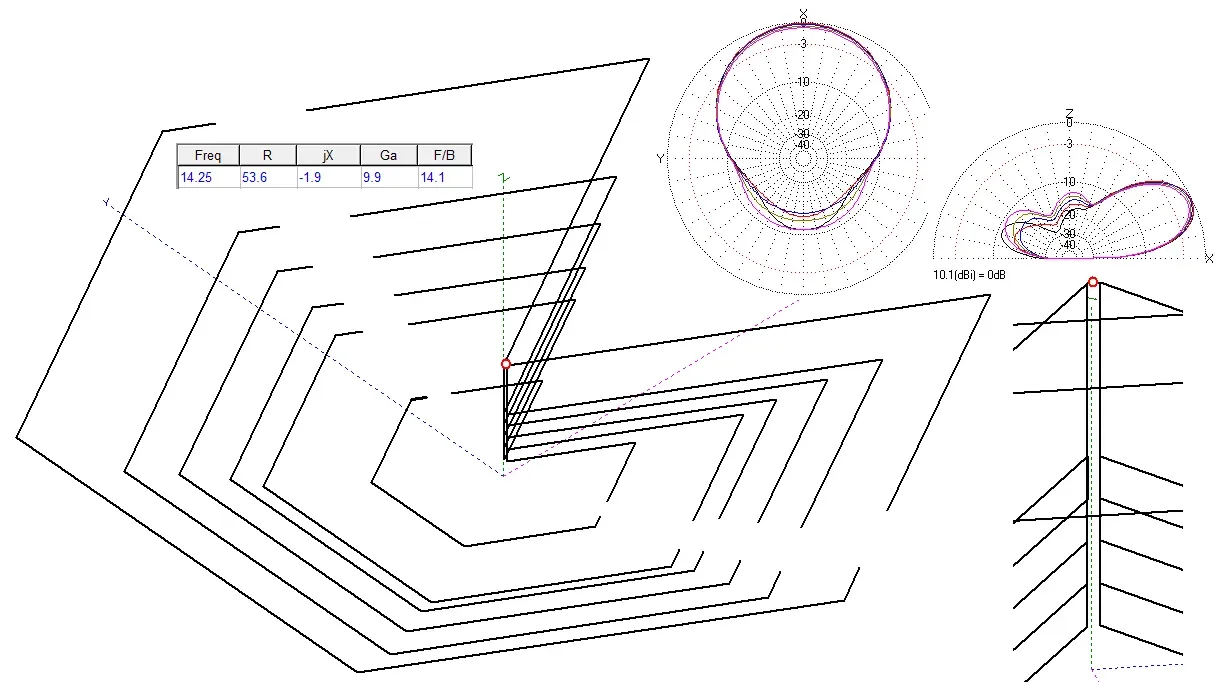

Характеристики антенны вполне сравнимы с полноразмерными алюминиевыми "собратьями" типа 222 и 223. По усилению "вперед" антенна HEXBeam не уступает, а параметр F/B в некоторой степени зависит от места и высоты установки антенны. Полевые испытания с использованием аппартных средств показали, что F/B антенны при правильной установке достигает 27...30 дБ, что характерно для полноразмерных Yagi с тремя и более элементами на диапазон. Результаты этих испытаний вы видите на графиках ниже, а более подробно можете ознакомиться в статье. Такой результат достигается еще и за счет того, что HEXBeam отчасти обладает свойствами антенн типа "Moxon" с загнутыми концами элементов. Диаграмма направленности антенны имеет низкие углы в направлении излучения, и это делает ее полноценной DX антенной. При этом антенна имеет ряд серьезных преимуществ, которые зачастую делают ее просто безальтернативным выбором:
---
Радиус поворота HEXBeam составляет 3,3м, что существенно меньше чем у трайбендеров 222/223, у которых из-за элементов диапазона 20м радиус поворота не меньше 5м. Это делает антенну незаменимой при установке в стесненных условиях городской или дачной застройки, а так же на крышах зданий, где бывает тесно из-за инфраструктуры - лифтовые будки, кабели радиовещания и интернет/ТВ и так далее;
---
Учитывая геометрию антенны, ее большим плюсом является почти идеальная балансировка относительно центра. Это, несомненно, облегчает установку антенны и делает систему "мачта/антенна" более устойчивой к ветровым нагрузкам и другим природным факторам;
---
Для нормальной работы антенны с заявленными характеристиками достаточно высоты установки от 7 метров. Оптимально - 9...10 метров;
---
В плюс ко всему вышесказанному, у HEXBeam шесть диапазонов против трех у большинства трайбендеров семейства 222/223. В некоторых модификациях этих антенн предусмотрена работа на WARC 12 и 17м с согласующим устройством - тюнером. HEXBeam имеет свой набор элементов на каждый из 6 диапазонов и не требует дополнительных СУ. Кроме того, антенна располагает диапазоном 6м/50МГц. Пока этот диапазон в России доступен только для наблюдения. Но, рано или поздно, радиолюбители РФ получат этот диапазон для полноценного пользования и тогда владельцы HEXBeam автоматически получат направленную антенну этого диапазона, в то время как другим придется изготавливать отдельные антенны и думать - куда их пристроить.
Ну и, безусловно, такая антенна очень хороша для полевой работы в контестах: антенна собирается одним человеком за 40 минут, как говорится, "с перекурами". И, опять же, небольшая высота установки облегчает развертывание антенны в полевых условиях и делает ее не такой заметной для посторонних глаз.
--------------------

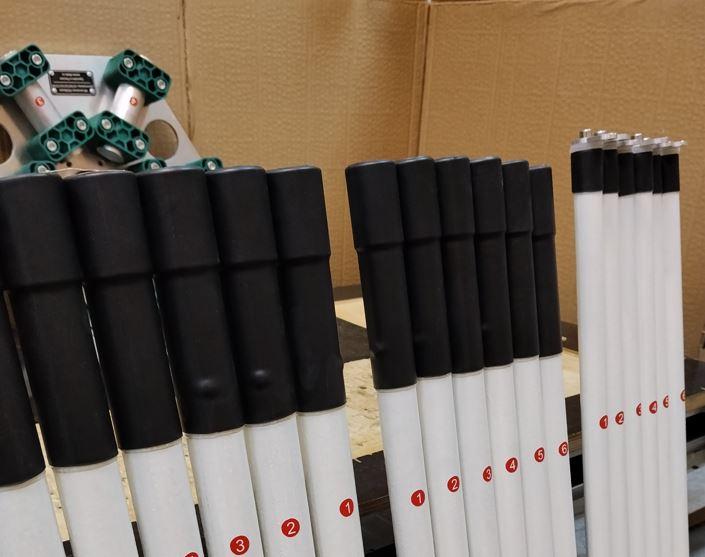

Подведем итоги. Учитывая все вышеизложенное, антенна HEXBeam имеет ряд существенных преимуществ перед полноразмерными алюминиевыми антеннами семейства 222/223. Вес, габариты, простота сборки, количество диапазонов, мобильность: в разобранном виде антенна занимает место около 0,3х0,3х1,35м. Не могу себе представить в таких размерах даже полностью, до винтика, разобранные 222 или 223.
Все это делает антенну HEXBeam незаменимой для выездных контестов, экспедиций. А так же HEXBeam является, практически, безальтернативным выбором для тех, кто хочет наслаждаться работой направленной антенны, но, в силу обстоятельств, стеснен в "сотках" для установки полноразмерного трайбендера и дополнительной антенны на WARC диапазоны.
de R8WB, 73!
