Полевые испытания антенн HEXBeam "Серегина Мастерская"
Для проверки основных параметров антенн HEXBeam "Серегина Мастерская", были предприняты несколько выездов в поле - подальше от влияния антропогенных факторов. Антенны устанавливались на мачту минимально допустимой высоты для корректной работы антенн - 7,5м.
Целью первой экспедиции было определить - насколько фактические размеры элементов антенны соответствуют расчетным в модели MMANA. По результатам была проведена корректировка размеров модели MMANA и размеров реальных элементов. В качестве "подопытной" антенны была использована антенна "Серегина Мастерская", принадлежащая Андрею RA8CV.

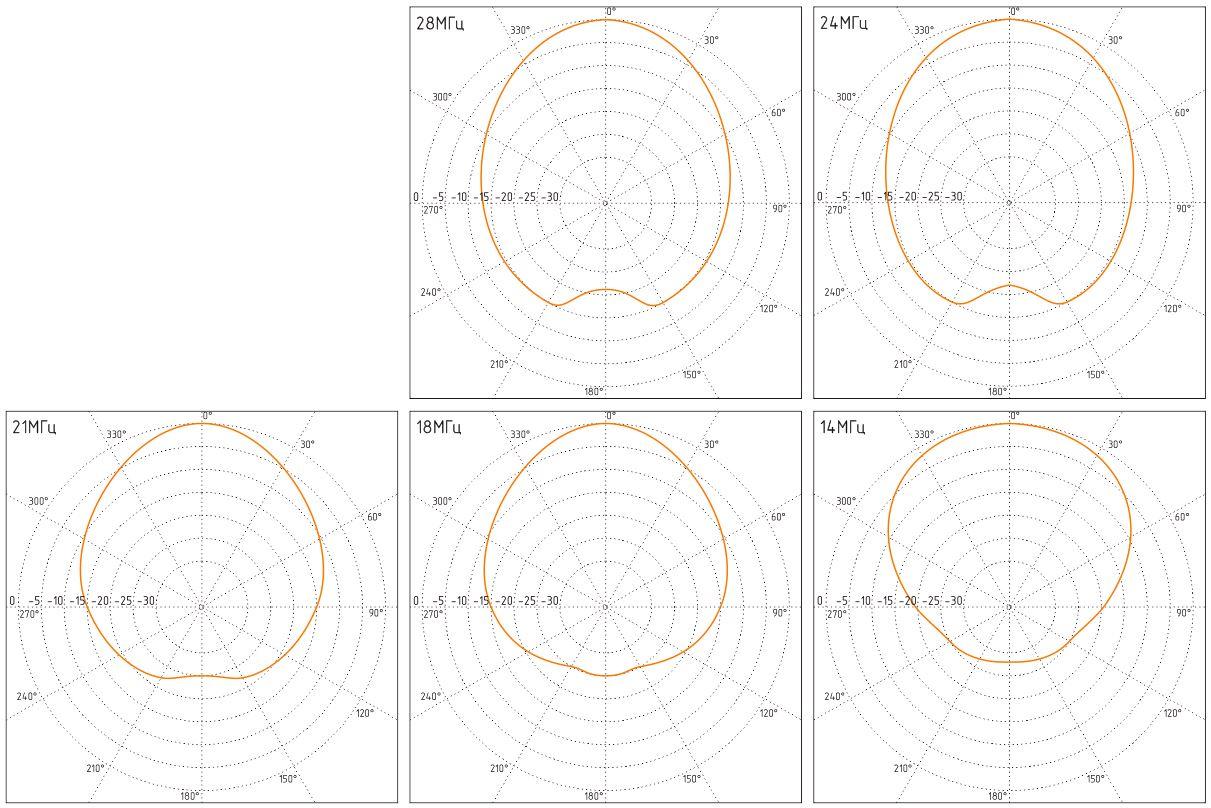

Задачей второй экспедиции было построить реальную диаграмму направленности антенны в горизонтальной плоскости. В реализации этой задачи участвовала команда в составе Игоря UA9CDC, Михаила UA9CTT, Андрея RA8CV и Сергея R8WB. Объектом исследования выступала антенна "Серегина Мастерская" изготовленная для Михаила UA9CTT. По результатам испытаний построены диаграммы направленности в горизонтальной плоскости и определен самый интересный параметр любой направленной антенны - подавление Front/Back (F/B). Он составил 23...27 дБ по диапазонам и это очень хорошие значения для двухэлементной направленной антенны! Далеко не все алюминиевые Yagi могут похвастать таким F/B. Определить F/B на диапазоне 6м не представилось возможным по той причине, что данный диапазон пока недоступен радиолюбителям России для работы на передачу. Однако, эмпирически, F/B на этом диапазоне предполагается не хуже 20 дБ.
Ниже мы представляем вашему вниманию эти диаграммы.
Кликните на изображение для увеличения.
Целью первой экспедиции было определить - насколько фактические размеры элементов антенны соответствуют расчетным в модели MMANA. По результатам была проведена корректировка размеров модели MMANA и размеров реальных элементов. В качестве "подопытной" антенны была использована антенна "Серегина Мастерская", принадлежащая Андрею RA8CV.
Задачей второй экспедиции было построить реальную диаграмму направленности антенны в горизонтальной плоскости. В реализации этой задачи участвовала команда в составе Игоря UA9CDC, Михаила UA9CTT, Андрея RA8CV и Сергея R8WB. Объектом исследования выступала антенна "Серегина Мастерская" изготовленная для Михаила UA9CTT. По результатам испытаний построены диаграммы направленности в горизонтальной плоскости и определен самый интересный параметр любой направленной антенны - подавление Front/Back (F/B). Он составил 23...27 дБ по диапазонам и это очень хорошие значения для двухэлементной направленной антенны! Далеко не все алюминиевые Yagi могут похвастать таким F/B. Определить F/B на диапазоне 6м не представилось возможным по той причине, что данный диапазон пока недоступен радиолюбителям России для работы на передачу. Однако, эмпирически, F/B на этом диапазоне предполагается не хуже 20 дБ.
Ниже мы представляем вашему вниманию эти диаграммы.
Кликните на изображение для увеличения.

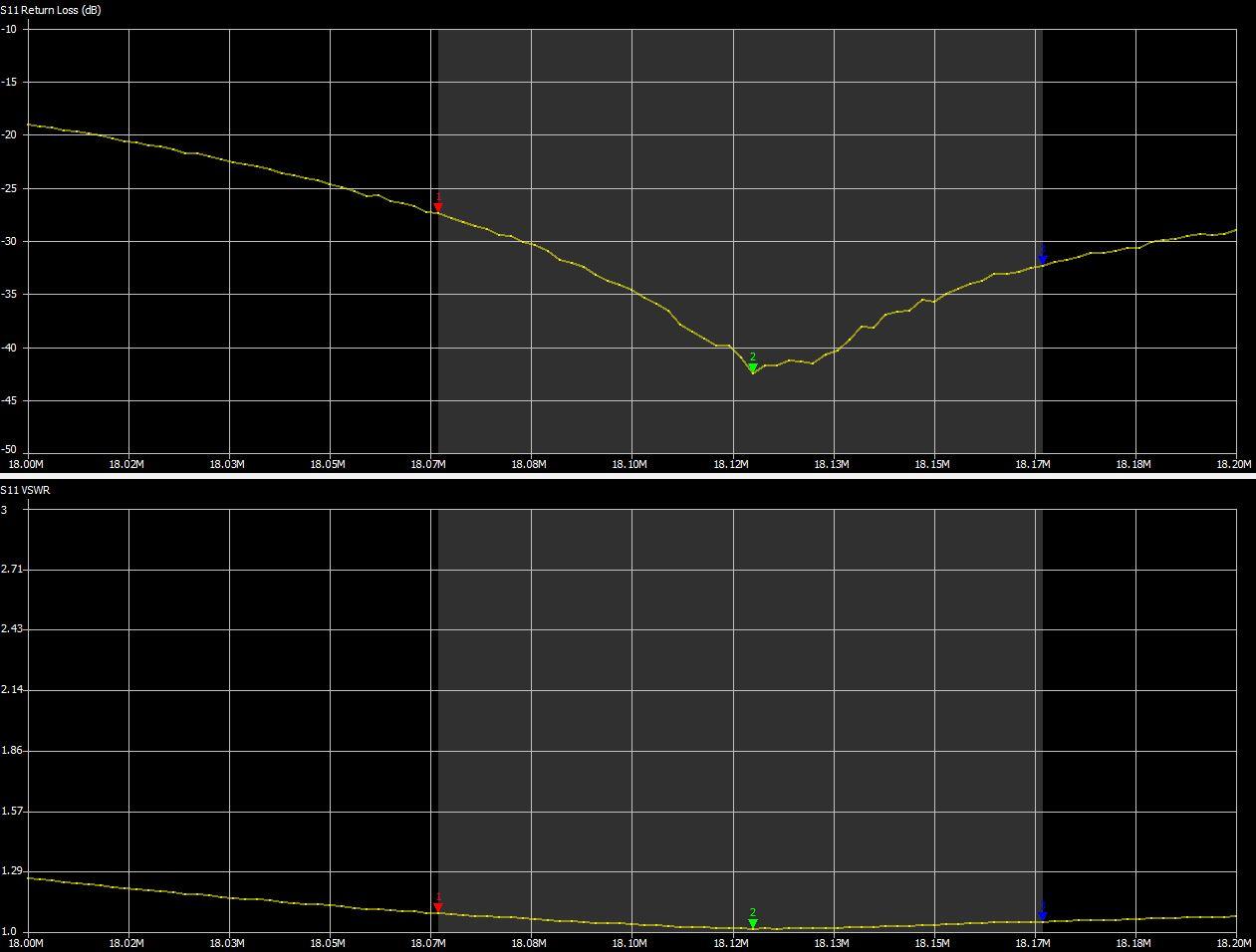

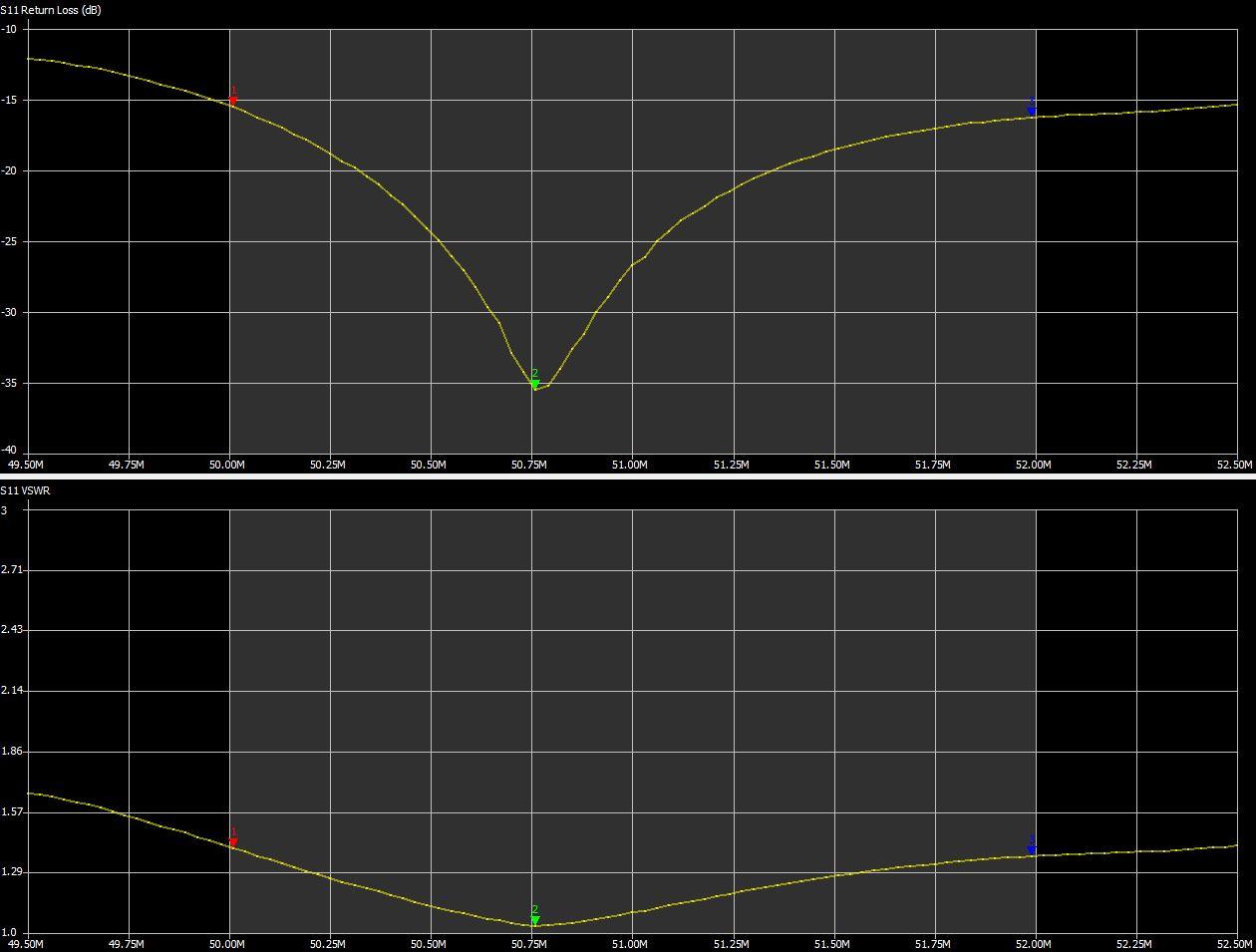

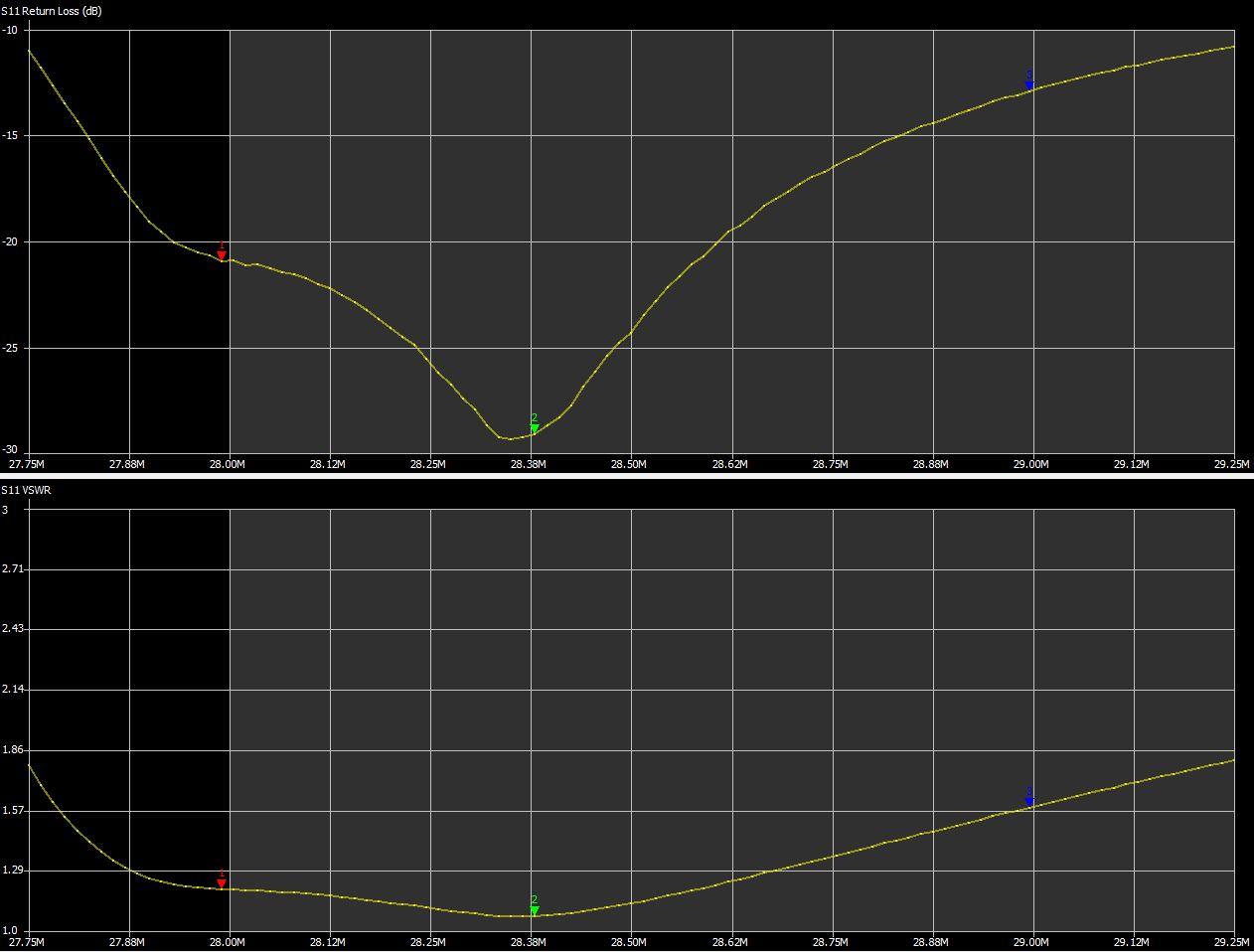

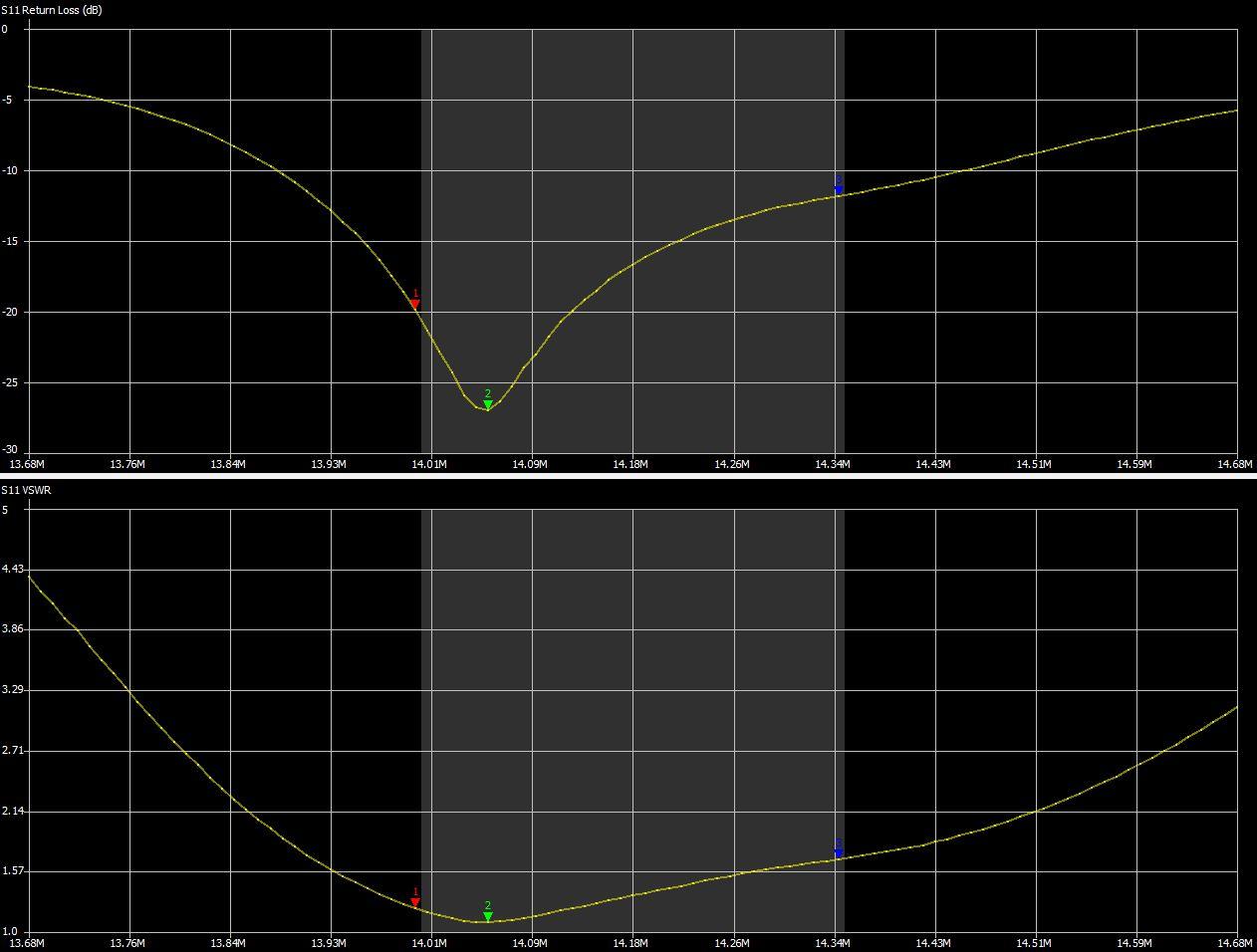

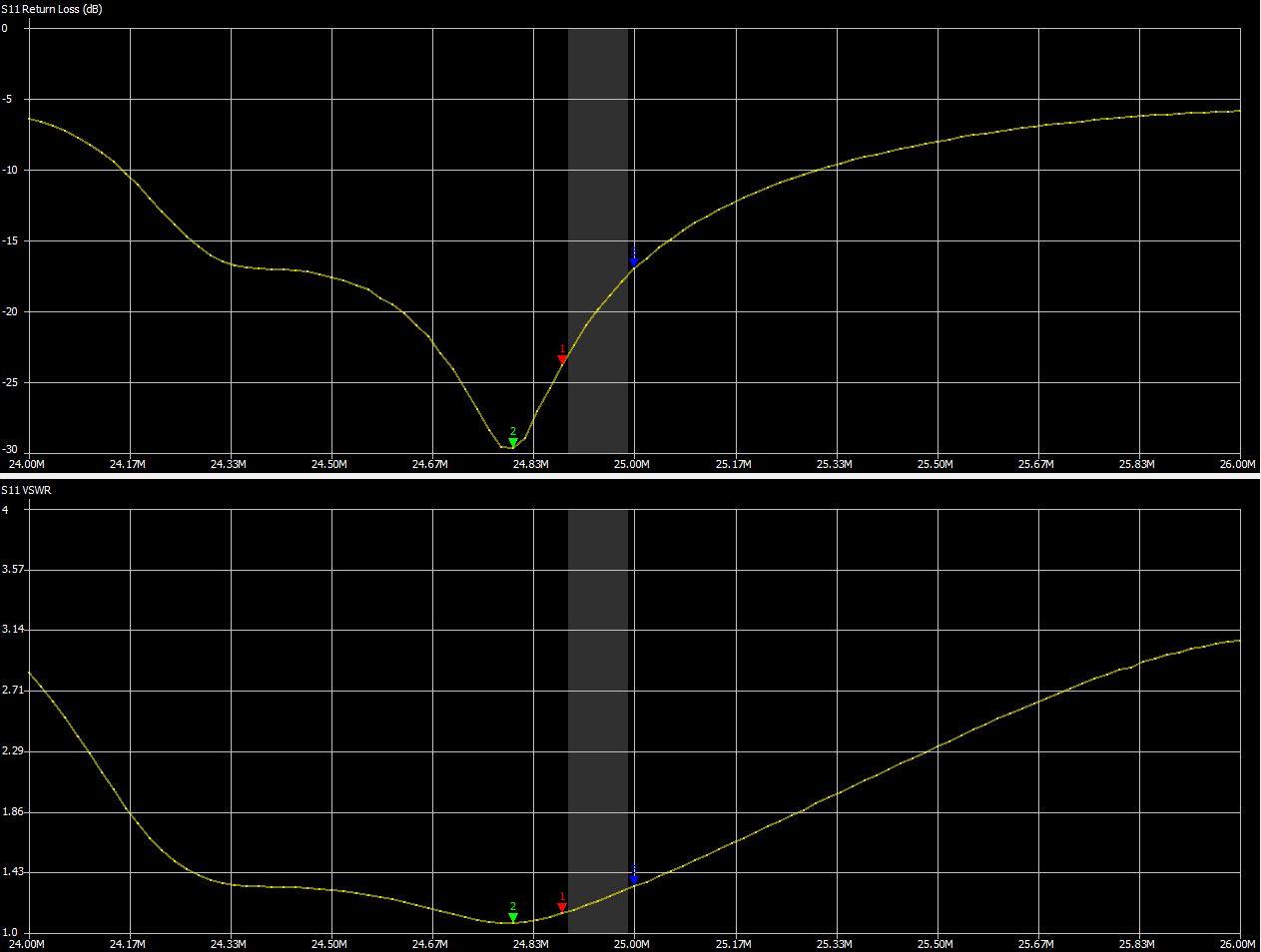

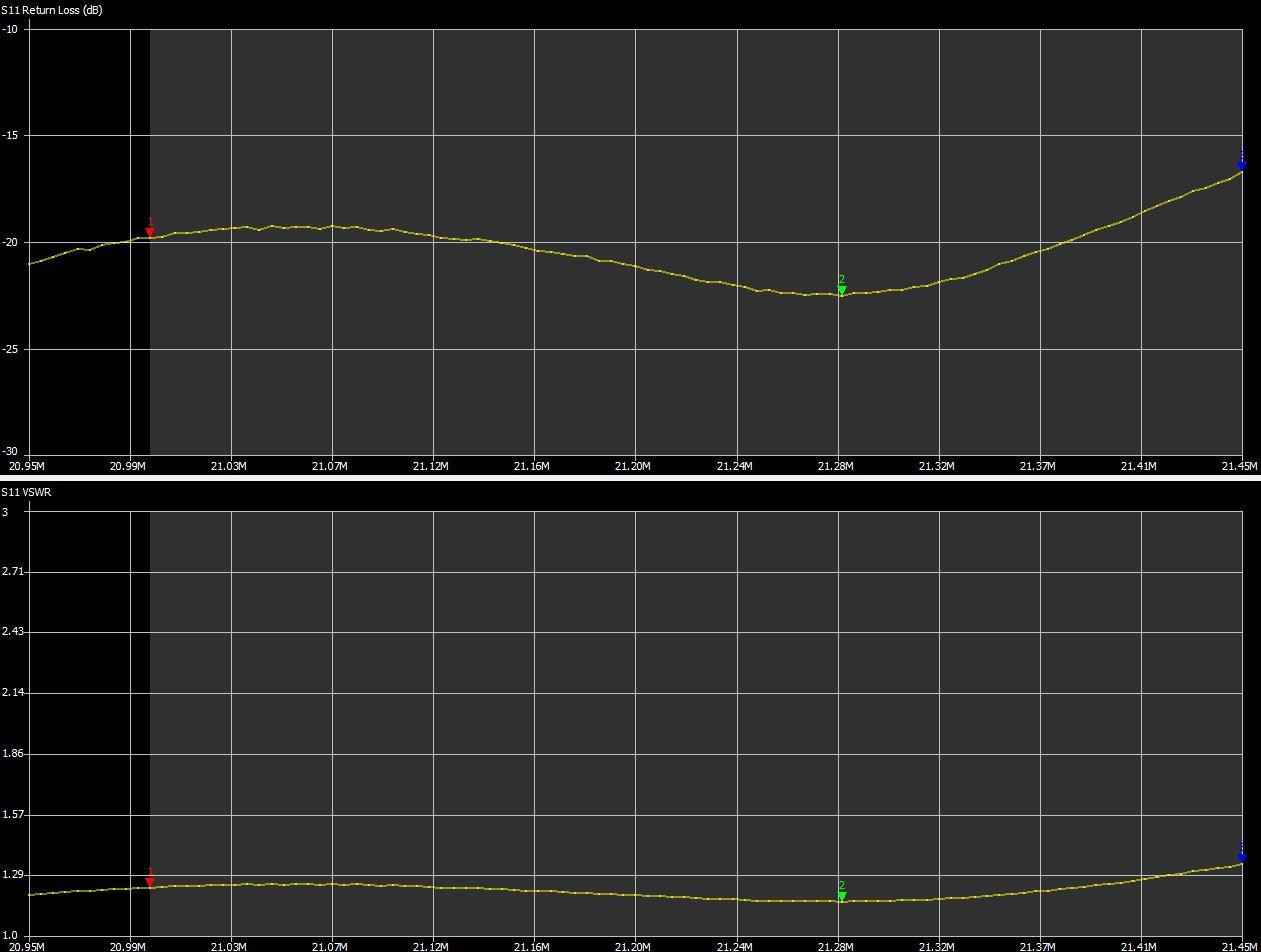

Третья экспедиция выяснила другие важные параметры антенны, такие как: резонансы, широкополосность, КСВ по диапазонам. В этом помогала антенна "Серегина Мастерская", владельцем которой является Валерий RN9CA. В результате, с помощью антенного анализатора NanoVNA-F V2 получены графики Return Loss и VSWR, которые мы и предлагаем вам для изучения. Серые зоны на графиках - границы диапазонов. На графиках диапазона 12м видно, что мы чуть-чуть промахнулись с настройкой, однако позже этот недочет был исправлен. Хотя, и с таким смещением параметры КСВ и ширина полосы по КСВ 1,3 были вполне работоспособными.
Кликните на изображения для увеличения.
Кликните на изображения для увеличения.
